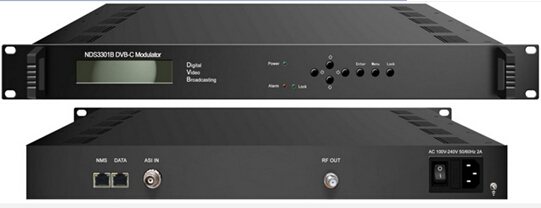

NDS3301B 单路QAM调制器（带IP输入）

  NDS3301B QAM调制器是按照欧洲有线数字视频广播标准DVB-C(EN300 429)而开发出的高性能调制器。它能接收来自编码器、复用器、DVB网关、加扰机、视频服务器等设备的TS传输码流，并对这些传输流进行RS编码，卷积交织和QAM调制等处理，并具备1路ASI输入，1路IP输入，1路RF输出；可通过Web网管实现远程管理。在应用方面可广泛应用于广播、互动服务、新闻采集及其他应用。


主要特性

符合DVB-C(EN300 429), ITU-T J.83A/B/C 和GB/T170标准

符号率调节范围: 5.0Msps~9.0Msps

支持5种星座模式: 16QAM, 32QAM, 64QAM, 128QAM和256QAM

支持ASI输入，IP输入，1路RF输出

支持超大缓存，抗突发码流

支持智能空包删除及自动码流填充

支持PCR精确调整

支持插入NIT表

支持输入有效码率实时监测

支持PID过滤，重映射，和同步更新PSI/SI表

射频输出频率范围: 30MHz~960MHz，1 kHz步进

RF输出电平：-30dBm~-10dBm(NDS3301B)，0.1dBm步进

支持LCD液晶显示和按键操作

支持web网络管理


技术指标

输入	1路ASI输入( BNC接口, 75Ω阻抗), 1路IP输入100M( RJ45)
调制	QAM通道	1
	标准	EN300 429/ITU-T J.83A/B/C，GB/T170
	符号率	5.0~9.0Msps，1ksps步进
	星座	16、32、64、128、256QAM
	FEC	RS(204, 188)
RF输出	接口类型	F头, 75Ω阻抗
	RF频率范围	30~960MHz，1kHz步进
	输出电平	-30dBm~-10dBm，0.1dBm步进
系统	LCD液晶显示/按键操作，网络管理(Web)
	英语操作界面
	支持网络升级
通用参数	尺寸(长x宽x高)	482mm×285mm×44mm
	重量	2kg
	温度范围	0~45℃(工作) ; -20~80℃(储存)
	电源需求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	<25W
