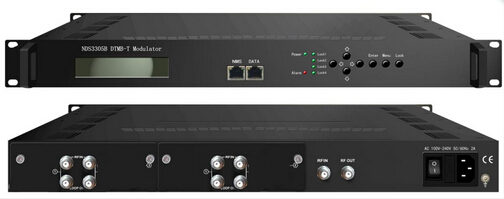

NDS3305B 双路DMB-T调制器

  NDS3305B 双路DMB-T调制器，支持2路IP输入以及4路tuner信号输入。输出支持两路国标调制信号输出。该设备输出频率范围为30~960MHz，具有优异的射频输出性能，支持本地和远程配置调制参数。该设备可广泛应用于国标地面数字电视覆盖工程以及酒店系统中。（采用子板式设计，子板数量灵活可选）。


技术参数

完全支持GB20600-2006

同时支持多载波及单载波

支持2路IP输入

支持4路tuner（国标信号）解调

支持2路国标调制载波输出

优异的相位噪声及MER性能

射频频率输出范围30~960MHz，1kHz步进

输出电平范围：-30dBm~-10dBm，0.1dBm步进

支持输入信号复用或直通调制输出

支持PID透传

支持PSI/SI信息的处理及插入，同步更新

支持Web 网络管理及LCD液晶显示&按键操作



技术指标

输入	2路IP输入，RJ45，100M；4路DTMB-T tuner 输入
调制	标准	GB20600-2006
	FFT	1、3780 、1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	帧格式	420、595、945、420Var、945Var’
	FEC	0.4、0.6、0.8
	交织深度	240、720
	频率范围	30~960Mhz，1kHz步进
	输出电平	-30dBm~-10dBm，0.1dBm步进—NDS3305
	MER	≥ 40dB
	带宽	8M
	码率	4-32Mbps
系统	Web 网络管理及LCD液晶显示&按键操作
	可通过网络进行软件升级
通用	尺寸(宽x长x高)	360mm×280mm×44mm
	重量	1.8kg
	温度范围	0~45℃(工作)，-20~80℃(存储)
	电源要求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	25W
