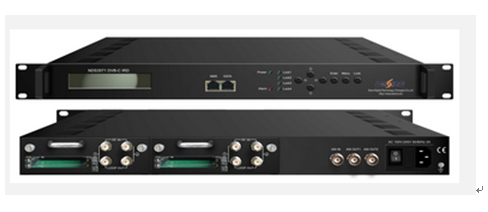

DS3343B 4合1 复用加扰QAM调制器（带大卡）



  NDS3343B 4合1复用加扰QAM调制器是一款具备高集成、高性能、高性价比的CI解扰、复用、加扰、QAM调制一体机。该设备可提供1路ASI+4路Tuner（DVB-C/-S2）输入或5路ASI输入。经过4路复用、4路加扰和4路QAM调制后输出4个射频信号(1个RF接口输出4个相邻频率)。该设备具有高集成度、高性能、低成本的特点，非常适合新一代有线电视播出系统。


主要特性

1路ASI+4路Tuner（DVB-C/-S2）输入(2张板卡)或5路ASI输入可选

完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准

完全支持DVB通用加扰系统描述ETR289，同密标准ETSI 101 197和ETSI 103 197

支持4路复用、4路加扰和4路QAM调制

符号率范围：5.0Msps~9.0Msps，1ksps步进

5种调制星座：16QAM, 32QAM, 64QAM, 128QAM, 256QAM

支持PSI/SI插入

优异的RF输出性能，MER≥40db

支持液晶显示(LCD )和按键操作

支持网络管理(WEB)


技术指标

输入	1路ASI+4路Tuner（DVB-C/S2 带CI解扰）-NDS3343B-4  C/S2
	5路ASI输入-NDS3343-4 A
复用	输入通道	1路ASI+4路Tuner（DVB-C/-S2带CI解扰）
		5路ASI输入
	复用通道数	4
	PID重映射	256(每通道)
	功能	PID重映射(手动或自动)
		自动生成PSI/SI表
加扰	最大同密CA数	1
	标准	ETSI 101 197、 ETSI 103 197
	连接类型	本地/远程连接
调制	QAM通道	4
	标准	EN300 429、ITU-T J.83A/B/C
	符号率	5.0~9.0Msps，1ksps步进
	星座	16QAM、32QAM、64QAM、128QAM、256QAM
	FEC	RS(204, 188)
RF输出	接口类型	F头，75Ω阻抗
	频率范围	30~960MHz，1kHz步进
	输出电平	-30dBm~0dBm(每个QAM载波), 0.1dBm步进
	MER	≥40db
系统	支持液晶显示(LCD)，按键操作，网络管理(WEB)
	中文/英文操作界面
	支持网络升级
通用	尺寸(长x宽x高)	482mmx245mmx44mm
	重量	3.5kg
	温度范围	0~45℃(工作) ; -20~80℃(存储)
	电源需求	AC100V±10,50/60Hz  AC 220V±10%,50/60HZ
	功耗	<25W
