产品概述

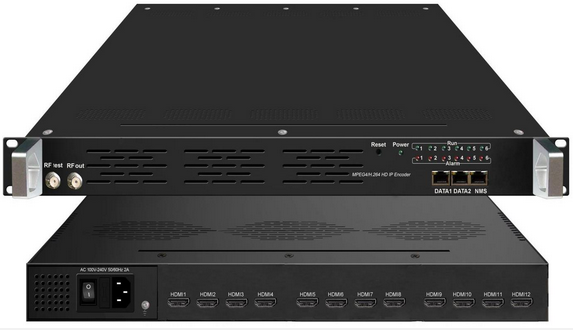

NDS3542I 高清编码调制一体机是我公司最新研发的集高清编码和调制于一体的高性价比设备。该设备支持8路/12路HDMI输入、1路千兆IP输入1路百兆IP输入；支持4个DTMB单载波输出或4路MPTS输出。该设备具有高集成度、高性能、低成本的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等数字电视系统。
主要特性
支持8路/12路HDMI输入，MPEG-4 AVC/H.264高/标清编码
支持MEPG-1 Layer2音频编码格式
支持1路千兆、1路百兆IP输入，128个IP地址，UDP、RTP协议
支持4个DTMB载波输出
支持4个MPTS输出（DATA1），UDP、RTP协议
支持DTMB GB20600-2006调制标准
优异的RF输出性能，MER≥40dB
支持Web网络管理
技术指标
|
输入
|
8路/12路HDMI输入
|
|
2路IP千兆输入、1路百兆IP输入，128个IP地址，UDP、RTP协议
|
|
1路Tuner输入（选配）
|
|
输出
|
射频输出4个频点、IP输出4路MPTS
|
|
视频编码
|
编码格式
|
MPEG-4 AVC/H.264
|
|
输入接口
|
8路/12路HDMI
|
|
分辨率
|
输入：
1920×1080@50i,1920×1080@50p，1920×1080@59.94i,
1920×1080@59.94p,1920×1080@60i,1920×1080@60p,
1280×720@50p,1280×720@59.94p,1280×720@60p,
720×576@50i,720×480@59.94i,720×480@60i
|
|
输出：
1920×1080@25p,1920×1080@29.9p,
1920×1080@30p,1280×720@25p,1280×720@29.97p,
1280×720@30p,720×576@25p,720×480@29.97p,720×480@30p
|
|
码率
|
1Mbps~13Mbps（每个通道）
|
|
码率模式
|
CBR、VBR
|
|
音频编码
|
编码格式
|
MPEG1 Layer2
|
|
采样率
|
48KHz、44.1KHz
|
|
比特率
|
64kbps,128Kbps,192kbps,224kbps,256kbps,320kbps,384kbps
|
|
调制
|
调制通道
|
4路DTMB
|
|
标准
|
DTMB GB20600-2006
|
|
星座
|
4QAM、16QAM、32QAM、64QAM
|
|
RF输出
|
输出通道
|
1个RF接口，4个频点，F头，75Ω阻抗
|
|
频率范围
|
50~900MHz，1kHz步进
|
|
输出电平
|
-26dBm~-1dBm（81~106dBμ），0.1dB
|
|
MER
|
≥40dB
|
|
系统
|
支持网络升级
|
|
中文/英文操作界面
|
|
通用
|
尺寸(长×宽×高)
|
482mm×410mm×44mm
|
|
重量
|
8kg
|
|
温度范围
|
0~45℃(工作)；-20~80℃(存储)
|
|
电源需求
|
AC100~240V，50/60Hz
|
|
功耗
|
<90W
|
|
