产品概述

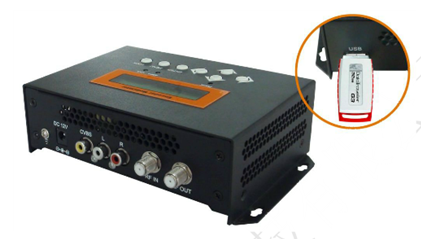

NDS3556（带USB）编调一体机是一款家用型设备，该设备集MPEG-4 AVC/H.264编码、调制功能和USB输入输出于一体，可广泛应用于家庭娱乐、安防监控、酒店标牌和商场广告等场所。
该设备支持1路HDMI、1路转换接口（YPbPr/S-video/AV）和1路RF输入及1路RF输出；还可支持1路USB输入、输出；可接收多种信号来源，如卫星接收机、闭路电视摄像机、蓝光播放器、天线等设备和USB。经编码调制后的信号可直接输出或与原闭路电视信号混合输出，RF输出信号可由DTMB/DVB-T/DVB-C/ATSC-T/ISDB-T标准的电视或机顶盒接收，并实现音/视频实时播放。经编码后的TS流可录制储存到USB上输出，也可将USB输入的码流经调制后输出。
随着人们对娱乐、安防及商业广告等需求的增大，该设备的运用将不断扩大，并服务广大消费者。
功能特点
支持 MPEG-4 AVC/H.264 音视频编码
支持 DTMB/DVB-T/DVB-C/ATSC-T/ISDB-T调制输出（可选）
支持 USB码流录制和播放
技术参数
| HDMI | 视频 | 编码标准 | MPEG-4 AVC/H.264 |
| 接口 | HDMI*1 | ||
| 分辨率 |
1920*1080_60P,1920*1080_50P 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P |
||
| 比特率 | 0.500~19.500 Mbps | ||
| 音频 | 编码标准 | MPEG1 Layer II, (MPEG2-AAC, MPEG4-AAC 可选) | |
| 接口 | HDMI*1 | ||
| 抽样率 | 48KHz | ||
| 比特率 | 64, 96,128, 192, 256, 320, 384kbps | ||
| VGA(CVBS/YPbPr/S-video) | 视频 | 编码标准 | MPEG-4 AVC/H.264 |
| 接口 | VGA *1 | ||
| 分辨率 |
CVBS&S-video: 720x576_50i (PAL);720x480_60i (NTSC) YPbPr: 1920*1080_60i, 1920*1080_50i;1280*720_60p, 1280*720_50P |
||
| 比特率 | 0.500~19.500 Mbps | ||
| 音频 | 编码标准 | MPEG1 Layer II, (MPEG2-AAC, MPEG4-AAC 可选 ) | |
| 接口 | 立体声/单声道 | ||
| 抽样率 | 48KHz | ||
| 比特率 | 64, 96,128, 192, 256, 320, 384kbps | ||
| DVB-T 调制参数 | |||
| 调制标准 | DVB-T COFDM | ||
| 带宽 | 6M, 7M, 8M | ||
| 星座 | QPSK, 16QAM, 64QAM | ||
| 码率 | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| 保护间隔 | 1/32, 1/16, 1/8, 1/4 | ||
| 传输模式 | 2K, 8K(可选) | ||
| MER | ≥42dB | ||
| RF 频率 | 30~960MHz, 1KHz 步进 | ||
| RF 输出电平 | -16~-36dBm（71~79dbuv），0.1db步进 | ||
| DVB-C 调制参数 | |||
| 调制标准 | DVB-C(J.83A, J.83B, J.83C) | ||
| 频率范围 | 30~960MHz, 1KHz 步进 | ||
| RF输出电平 | -16~-36dBm（71~79dbuv），0.1db步进 | ||
| J.83A | 调制星座 | 16、32、64、128、256QAM | |
| 符号率 | 5.000~9.000Msps 自适应 | ||
| 带宽 | 8M | ||
| J.83B/C | 调制星座 | 64QAM, 256QAM | |
| 带宽 | 6M | ||
| DTMB 调制参数 | |||
| 调制标准 | GB20600-2006 | ||
| FFT | 1,3780,1+pilot | ||
| FEC | 0.4,0.6,0.8 | ||
| 帧模式 | 420,595,945,420var,945var | ||
| 交织深度 | 240,720 | ||
| RF 频率范围 | 30~960MHz, 1KHz 步进 | ||
| RF 输出电平 | -16~ -36 dBm (71~91dbµV), 0.1db step | ||
| 调制星座 | 4QAM-NR,4QAM,16QAM, 32QAM,64QAM | ||
| ATSC 调制参数 | |||
| 调制标准 | ATSC A/53 | ||
| MER | ≥42dB | ||
| RF 频率范围 | 30~960MHz, 1KHz step | ||
| RF输出电平 | 16~ -36 dBm (71~91dbµV), 0.1db 步进 | ||
| 调制星座 | 8VSB | ||
| ISDB-T 调制参数 | |||
| 调制标准 | ARIB STD-B31 | ||
| 带宽 | 6M | ||
| 调制星座 | DQPSK,QPSK, 16QAM, 64QAM | ||
| 保护间隔 | 1/32, 1/16, 1/8, 1/4 | ||
| 传输模式 | 2K, 4K, 8K | ||
| MER | ≥42dB | ||
| RF 频率范围 | 30~960MHz, 1KHz step | ||
| RF 输出电平 | -16~ -36 dBm (71~91dbµV), 0.1db 步进 | ||
| 系 统参数 | |||
| 网管 | LCD液晶显示 & 按键操作 | ||
| 语言 | English | ||
| LCN 插入 | 支持 | ||
| 通用 | |||
| 电源 | DC 12V | ||
| 尺寸 | 153*110*50mm | ||
| 约重 | < 1kg | ||
| 操作温度 | 0~45℃ | ||
