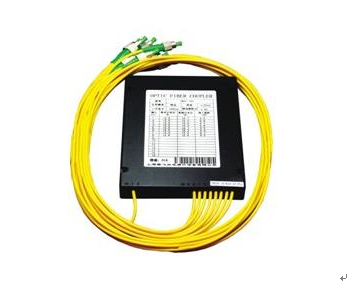

单模光纤标树型光分路器 SC-1XN,2XN

     1．低损耗  Low loss
     2．低偏振敏感  Low polarization dependence
     3．一致性好  Excellet uniformity
     4．抗环境变化  Environmentally stable
 应用  APPLICATIONS
     ◆  光纤通信系统  Optic communication system
     ◆  局域网  LAN
     ◆  CATV
     ◆  测量仪器  Test instrument
     ◆  光纤传感器  Fiber optic sensor
 性能指标  SPECIFICATIONS

结构 Configuration	N×4		N×8			N×16			N×32
参数Parameter	N=1,2		N=1,2			N=1,2			N=1,2
等级 Grade	Grade“ A”
工作波长Operating Wavelength (nm)	1310or1550nm,others on request
带宽Bandwidth (nm)	±20nm
最大附加损耗Excess Loss (dB)	0.40		0.60		0.90				1.20
典型插入损耗Typ. Insertion Loss (dB)	6.25	9.40			12.60			15.8
最大插入损耗Max. Insertion Loss (dB)	6.6	10.0			13.4			16.8
偏振敏感损耗Polarization Dependent Loss (dB)	≤0.2dB	≤0.3dB			≤0.4dB			≤0.5dB
一致性 Uniformity(dB)	0.8	1.2			1.6			2.0
温度稳定性Thermal Stability (dB /℃)	≤0.2dB		≤0.3dB			≤0.4dB			≤0.5dB
方向性Directivity (dB)	≥55 dB(≥60dB 2×2)
工作温度 Operating Temperature(℃)	-20℃to +70℃
封装形式 Package Type	1裸纤1:900um loose tube；2 Φ0.9松套或Φ3.0松套:900um loose tube or3mm loose cable (or 2mm)；3尾纤型4标准19″机架式
尾纤长度 Lead length	1 meter, others on request
封装尺寸 Package Dimensions(mm)	100×80×10			120×92×15			140×115×18
