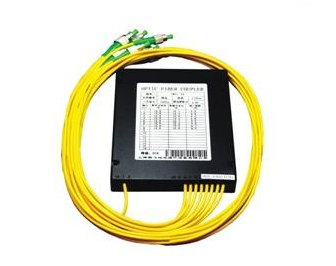

单模光纤双窗口宽带树型光分路器 WFC-1XN,2XN

     1．低损耗  Low loss
     2．低偏振敏感  Low polarization dependence
     3．宽频带 Dual wide bandwidth
     4．抗环境变化  Environmentally stable
     应用  APPLICATIONS
     ◆   光纤通信系统  Optic communication system
     ◆   局域网  LAN
     ◆   CATV
     ◆   测量仪器  Test instrument
     ◆  光纤传感器  Fiber optic sensor
     性能指标  SPECIFICATIONS

结构 Configuration	N×4		N×8			N×16			N×32
参数Parameter	N=1,2		N=1,2			N=1,2			N=1,2
等级 Grade	Grade“ A”
工作波长Operating Wavelength (nm)	1310&1550nm,others on request
带宽Bandwidth (nm)	±40nm
最大附加损耗Excess Loss (dB)	0.50		0.70		1.00				1.3
典型插入损耗Typ. Insertion Loss (dB)	6.3	9.5			12.8			16.2
最大插入损耗Max. Insertion Loss (dB)	6.8	10.4			13.8			17.2
偏振敏感损耗Polarization Dependent Loss (dB)	≤0.2dB	≤0.3dB			≤0.4dB			≤0.5dB
一致性 Uniformity(dB)	1.0	1.5			2.0			2.5
温度稳定性Thermal Stability (dB /℃)	≤0.2dB		≤0.3dB			≤0.4dB			≤0.5dB
方向性Directivity (dB)	≥55 dB(≥60dB 2×2)
工作温度 Operating Temperature(℃)	-20℃to +70℃
封装形式 Package Type	1.裸纤1:900um loose tube；2.Φ0.9松套或Φ3.0松套:900um loose tube or3mm loose cable (or 2mm)；3.尾纤型；4.标准19″机架式
尾纤长度 Lead length	1 meter, others on request
封装尺寸 Package Dimensions(mm)	100×80×10			120×92×15			140×115×18
