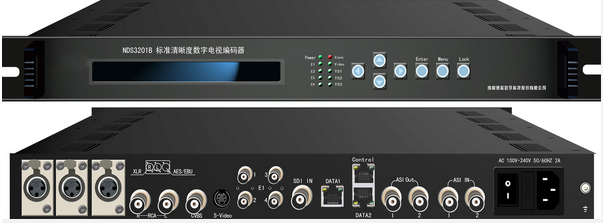

NDS3201B标清数字电视编码器

2022-02-17 901

\
概述
    NDS3201B标准清晰度数字电视编码器是GY/T 212-2005《标准清晰度数字电视编码器、解码器技术要求和测量方法》的MPEG-2编码器。支持各种标准的视频和音频信号,输入包括模拟复合视频(CVBS),S-video,SDI数字视频以及非平衡模拟立体声,平衡模拟立体声,AES/EBU数字音频,SDI嵌入音频等。编码器对音频信号进行实时编码并产生DVB传输流,压缩编码数据格式可由ASI、IP、E1接口输出。完全符合MPEG-2标准,具有极强的兼容性,高可靠性设计,运行稳定。
产品特性
支持MPEG-2 MP@ML(4:2:0)编码
符合标准GY/T 212-2005《标准清晰度数字电视编码器、解码器技术要求和测量方法》
高保真音频处理技术R/L声道,立体声输入,联合立体声、双声道、单声道
视频的输入接口SDI、CVBS、S-Video
音频输入接口SDI、AES、RCA、XLR
支持输出路协议UDP
液晶显示(LCD)/按键操作
网络管理(Wed)
支持广播
具备设备操作日志与告警日志记录功能;
技术参数
 输入  视频输入  CVBS(BNC接口)
 S-Video
 SDI(BNC接口)
 音频输入  RCA(非平衡音频)
 XLR(平衡音频)
 AES/EBU(数字音频)
 2路ASI输入(BNC接口)
 输出接口  ASI  1组(两路)ASI接口(BNC接口)
 E1  4路E1(BNC接口)
 IP  100M、1000M IP输出(RJ45接口)
 视频编码  码率  1.0~19.5Mbps
 标准  MPEG-2 ISO13818
 分辨率  PAL:720×576
 NTSC:720×480
 系统  支持Web网络管理
 LCD液晶显示&按键操作
 通用  尺寸  482mm×455mm×44.5mm
 温度范围  0~45℃(工作), -20~80℃(存储)
 重量  3.6kg
 电源要求  AC100~240V,50/60Hz,2A
 功耗  <15W

原理框图
\
