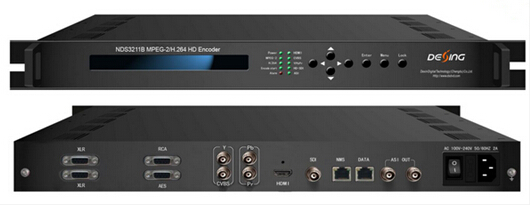

NDS3211B单路MPEG-2、MPEG-4 AVC/H.264高清编码器

NDS3211B单路MPEG-2、MPEG-4 AVC/H.264高清编码器(magnum)是一款功能强大的音/视频编码设备，支持4组立体声或一组5.1声道编码，同时还支持CC(Closed Caption)字幕。支持低延时，支持多种音频编码方式。该设备配备了多种音/视频输入接口：SDI数字视频输入、CVBS复合视频输入、YPbPr分量输入、HDMI高清多媒体输入、AES音频输入、XLR平衡立体声输入和RCA非平衡立体声输入。


主要特性

支持MPEG-2 HD/SD、H.264 HD/SD视频编码

支持MPEG-1 layer 2、HE-AAC(v1.v2)、LC-AAC和AC3音频编码

支持4组立体声或一组5.1声道

支持1080I,720P,480I,576I视频分辨率和向低视频分辨率的转换

支持CC(Closed Caption)字幕：EIA608和EIA708

支持ASI输出和IP输出

支持低延时功能

支持LCD液晶显示/按键操作、网络管理(Web)



技术指标

输入接口	SDI ×1、CVBS ×1、YPbPr ×1、HDMI ×1
	XLR ×4、RCA ×4、AES ×1
视频	分辨率	输入分辨率	输出分辨率
		1920×1080i@60；1920×1080i@59.94；1920×1080i@50	1920×1080i, 1440×1080i, 1280×1080i, 960×1080i
		1280×720P@59.94；1280×720P@50；1280×720P@60	1280×720p, 960×720p, 640×720p
		720×576i	720×576 i, 704×576 i, 640×576 i, 544×576 i, 528×576 i, 480×576 i, 352×576 i
		720×480i	720×480 i, 704×480 i, 640×480 i, 544×480 i, 528×480 i, 352×480 i, 480×480 i
	编码方式	MPEG-2 HD/SD; MPEG-4 AVC/H.264 HD/SD
	视频码率	0.52Mbps～60Mbps
	码率模式	CBR
	GOP结构	Auto, IP, IPB, IPBB, IPBBB
	屏幕高宽比	4:3, 14:9 (for SD video)  16:9 (for HD video)
	色度格式	4:2:0, 4:2:2 ( MPEG-2 编码);  4:2:0 ( MPEG-4 AVC/H.264 编码)
	视频预处理	去隔行、降噪、锐化
音频	编码方式	MPEG-1 layer 2、HE-AAC v1(v2)、LC-AAC、AC3
	采样率	48KHz
	采样精度	24-bit
	音频码率	32Kbps～384Kbps
输出	1组（2路）相同ASI输出(BNC接口)
	IP输出,UDP协议，10/100M网口
低延时功能	编码延时150ms, 200ms, 350ms, 650ms可配
系统	LCD液晶显示/按键操作、网络管理(Web)
	英文操作界面
通用	尺寸(宽×长×高)	482mm×455mm×44.5mm
	重量	4.5kg
	温度范围	0～45℃(工作), -20～80℃(储存)
	电源	AC 110V±10%, 50/60Hz  AC 220V±10%, 50/60Hz
	功耗	<21W
