NDS2402EA 4合1地面数字电视广播调制器

2022-02-17 798次

概述
NDS2402EA 4合1地面数字电视广播调制器是按照中国地面数字广播标准GB20600-2006，GY/T229.2-2008而最新研发的多路调制器。该设备支持4路ASI输入复用，4路RF射频输出。该设备射频频率输出范围36~1000MHz具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。
产品特性
完全符合GB20600-2006所规定的所有调制模式，同时支持多载波及单载波
支持4路ASI输入复用
4路RF射频输出
射频频率输出范围36~1000MHz
开机缓释放功能，防止输出功率过冲，保护后级发射机功放
采用标准1U机箱，设计轻便小巧，便于安装和使用
支持液晶&按键操作
支持Web网络管理
技术指标

输入	4路ASI输入复用
输出	4路RF射频输出
调制	标准	GB20600-2006
	FFT	1，3780，1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	帧格式	420、595、945、420旋转、945旋转
	FEC	0.4、0.6、0.8
	交织深度	240、720
射频输出	接口	N型头，50Ω阻抗
	频率范围	30~1000MHz
	输出电平	-22dBm~-2dBm
	MER	≥40dB
系统	支持液晶&按键操作，网络管理（Web），中英文操作界面
系统	可通过网络进行软件升级
通用	尺寸(宽×长×高)	482mm×455mm×44.5mm
	温度范围	0~45℃(工作)，-20~80℃(存储)
	电源要求	AC 100~240V，50/60Hz

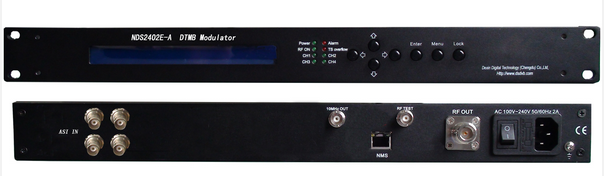

NDS2402EA 4合1地面数字电视广播调制器
