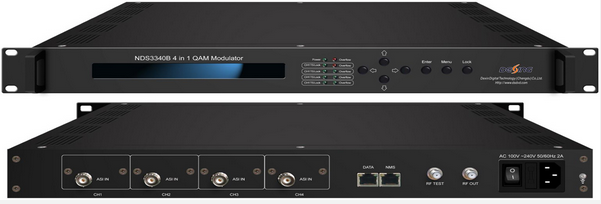

NDS3340B 4合1 QAM调制器

概述
NDS3340B 4合1 QAM调制器是德芯公司研发的一款高性能高集成的产品。该产品集成了多达4路的QAM调制载波输出，经4路独立的QAM调制后直接射频(RF)输出，具有优异的射频输出性能。支持4路ASI输入(或4路DVB-C Tuner输入)。此外，该产品可通过安装相关的内置调谐器输入不同的RF信号。该设备支持本地和远程配置调制参数，可代替独立的4台QAM调制器使用，有效降低运营商的成本及空间。
主要特性
完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准
4个相邻信道的QAM载波
4路ASI输入(或4路DVB-C Tuner输入)
支持188/204字节的TS包
支持PCR精确调整
支持5种星座(ITU-T J.83A)：16QAM、32QAM、64QAM，128QAM、256 QAM,
QAM星座(ITU-T J.83B/ITU-T J.83C)：64QAM、256QAM
符号率范围：5.0Msps~9.0Msps
支持PSI/SI编辑功能
射频输出频率范围：48MHz~960MHz，1.0 kHz步进
RF ATT范围：-16dBbm~0dBm(每个QAM载波)，0.5dBm步进
支持输入解复用和编辑PSI/SI表
支持液晶显示和按键操作
优异的射频输出性能，MER≥40db
支持网络管理(NMS/SNMP)
技术指标

输入	4路ASI输入(或4路DVB-C Tuner输入）
调制参数	QAM通道	4
	标准	DVB-C(EN300 429)和ITU-T J.83A/ ITU-T J.83B/ ITU-T J.83C
	符号率	5.0~9.0Msps, 1ksps步进
	星座	16QAM,32QAM,64QAM,128QAM,256QAM
	FEC	RS(204, 188)
RF输出	接口	F头，75Ω阻抗
	频率范围	48~960 MHz, 1khz步进
	输出电平	-16dBm~0dBm(每个QAM载波)，0.5dBm步进
	MER	≥ 40db
系统	支持液晶显示(LCD), 按键操作，和网络管理(NMS/SNMP)
	中文/英文操作界面
	支持网络升级
通用	尺寸(长x宽x高)	482mm×455mm×44.5mm
	重量	3Kg
	温度范围	0~45℃(工作),-20~80℃(储存)
	电源需求	AC 110V±10%, 50/60Hz  AC 220V±10%, 50/60Hz
	功耗	<25W

订购指南

	NDS3340B-A	NDS3340B-C
ASI 输入	●
DVB-C输入		●
