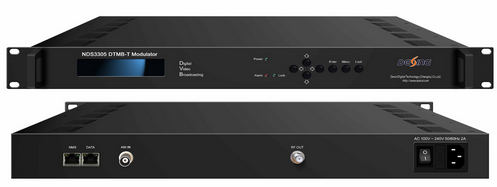

NDS3305 DTMB调制器

概述
    NDS3305（A） DTMB调制器是根据GB20600-2006，GY/T229.2-2008标准研发的调制器，可将1路ASI或IP输入信号进行国标调制输出。该设备输出频率范围为30~960MHz，具有优异的射频输出性能，支持本地和远程配置调制参数。该设备可广泛应用于国标地面数字电视覆盖工程中。
主要特性
完全支持GB20600-2006，GY/T229.2-2008
同时支持多载波及单载波
射频频率输出范围30~960MHz，1kHz步进
输出电平范围：-30dBm~-10dBm(NDS3305A ：-17dBm~+3dBm)，0.1dBm步进
支持1路100M IP，1路ASI 输入
支持输入信号复用或直通调制输出
支持PSI/SI信息的处理及插入，同步更新
支持Web 网络管理及LCD液晶显示&按键操作
技术指标

输入	IP输入	1路，RJ45，100M
	ASI输入	1路，BNC
调制	标准	GB20600-2006（DTMB）
	FFT	1、3780 、1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	帧格式	420、595、945、420Var、945Var
	FEC	0.4、0.6、0.8
	交织深度	240、720
	频率范围	30~960Mhz，1kHz步进
	输出电平	-30dBm~-10dBm，0.1dBm步进—NDS3305
		-17dBm~-+3dBm，0.1dBm步进—NDS3305A
	MER	≥ 40dB
	带宽	8M
	码率	4-32Mbps
系统	Web 网络管理及LCD液晶显示&按键操作
	可通过网络进行软件升级
通用	尺寸(宽x长x高)	360mm×280mm×44mm
	重量	1.8kg
	温度范围	0~45℃(工作)，-20~80℃(存储)
	电源要求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	<25W

订购指南

输出电平	NDS3305	NDS3305A
-30dBm~-10dBm	●
-17dBm~+3dBm		●
