NDS2402B 地面数字电视广播激励器

概述
    NDS2402B 地面数字电视广播激励器是按照中国数字地面广播的标准GB20600-2006,GY/T229.2-2008开发出的高性能激励器。该设备具有4路ASI输入（支持RS232接口可选，若选择RS232接口，设备支持3路ASI输入），支持ASI输入复用功能（选配），可内置 GPS模块（选配）, 支持100M IP输入（选配）。完全支持GB20600-2006，GY/T229.2-2008标准覆盖的所有330种工作模式、具有GPS 10Mhz及1PPS输入端口。支持线性及非线性自适应校正（快速校正，典型校正时间小于30秒），非线性校正ACPR提升15db（典型值），线性校正带内平坦度校正增益10db（典型值），可改善发射机的输出性能。
    工作频率范围为30~960MHz，具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。可广泛应用于DTMB数字广播网络组建和机顶盒设计的生产和测试。
产品特性
 完全支持GB20600-2006,GY/T229.2-2008
 同时支持单频网和多频网
 同时支持多载波及单载波
 支持反馈预失真
 先进的自适应算法，收敛速度快，收敛效果好
 优异的相位噪声及MER性能，MER≥42db
 射频频率输出范围36~960Mhz，1hz步进
 4路ASI输入，支持热备份（支持RS232接口可选，若选择RS232接口，设备支持3路ASI输入）
 支持IP输入(IP-TS转换)，100Mbits/s (选配)
 内置GPS同步模块（可选配）
 支持ASI输入复用功能（可选配）
 带网络（串口选配）监测：具有实时、连续、全自动、高精度的末级功放系统测量功能（调制误码率（MER）和带肩），并提供本地显示、串口/网络远程传输等方式进行监控，方便现场对发射信号的质量监测，为发射系统无人值守提供了的基础。
 采用恒温晶振，频率稳定度高达0.1ppm
 支持液晶&按键操作
 支持网络管理(NMS)

技术指标

输入	4路ASI输入，支持热备份，BNC接口，（RS232可选，若选择RS232接口，设备支持3路ASI输入）
	GPS 10Mhz参考时钟输入，BNC接口
	GPS 1PPS输入，BNC接口
	内置GPS模块（选配）
	ASI复用输入（选配）
	100M IP输入（选配）
调制	标准	GB20600-2006，GY/T229.2-2008
	FFT	1，3780，1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	帧格式	420、595、945 、420旋转、945旋转
	FEC	0.4、0.6、0.8
	交织深度	240、720
	带宽	8MHZ
射频输出	接口	N型头，50Ω阻抗
	频率范围	36~960Mhz，1hz步进
	输出电平	-25dbm~+3dbm，0.1db步进
	MER	≥ 42db
反馈预失真	支持线性及非线性自适应校正（快速校正，典型校正时间小于30秒），非线性校正ACPR提升15db（典型值），线性校正带内平坦度校正增益10db（典型值）（选配功能）
	输入电平范围-25~+5dbm，推荐大于-10dbm
系统	支持液晶&按键操作，网络管理(NMS)，中英文操作界面
	可通过网络进行软件升级
通用	尺寸(宽x长x高)	482mm×455mm×44.5mm
	重量	4.9kg
	温度范围	0~45℃(工作)，-20~80℃(存储)
	电源要求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	<30W

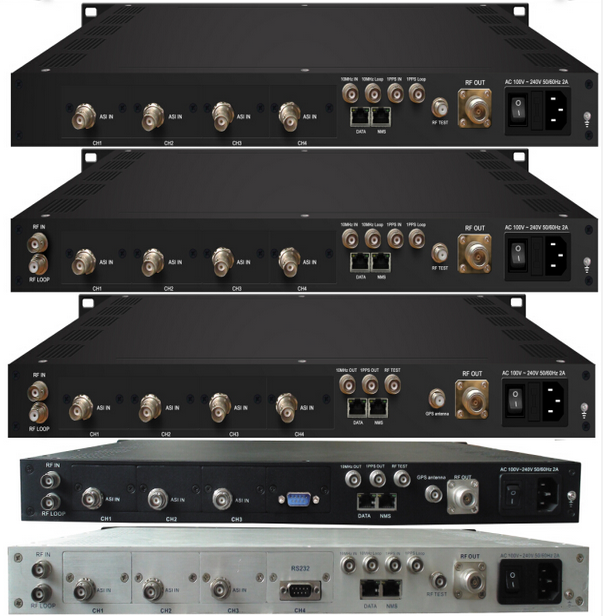

订购指南信息

配置	NO DPD	MUX	RS232-1	DPD	GPS	RS232-2	RS232 & GPS
ASI输入	4	4	3	4	4	3	3
RS232			1			1	1
预失真				•	•	•	•
内置GPS模块					•		•
ASI复用调制		•
