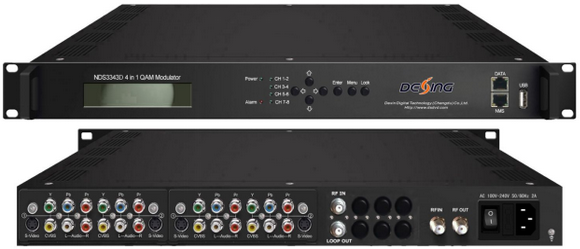

NDS3343D-E 4合 1 复用加扰编码QAM调制

概述
    NDS3343D-E  4合 1 复用加扰编码QAM调制器是由科技研发具备高集成、高性能、高性价比复用、加扰、编码、QAM调制器一体机。它有多个输入端口可选的。对设备编码 复用，加扰和QAM调制的过程通过射频输出，以满足客户的各种需求。设备也配备了调谐器扩展信号的输入源。多模块化设计机构。
设备也具有很高的综合水平,高性能和低成本，非常适应新一代有线电视广播系统。
产品特性
4 A/V(组件/复合/超级视频可用）和MPEG2编码输入
1或2路DVB-C Tuner 输入
完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准
完全支持DVB通用加扰系统描述ETR289，同密标准ETSI 101 197和ETSI 103 197
支持4路复用、4路加扰和4路QAM调制
同时支持4个同密CA
支持百兆IP输出
5种调制星座：16QAM, 32QAM, 64QAM, 128QAM, 256QAM
支持PSI/SI编辑和插入
支持精确的PCR 调整
优异的RF输出性能，MER≥40db
支持液晶显示(LCD)和按键操作
支持Web网络管理，更新通过Web和USB
技术参数

输入接口	1或2路DVB-C Tuner 输入remux
	4路CVBS/YPbPr/S-Video 输入
Tuner输入	标准	DVB-C（ J.83A, J.83B, J.83C）
	输入频率	30MHz-1000Mhz
	星座	16、32、64、128、258QAM
编码	视频编码格式	MPEG-2 MP@ML
	接口	S-Video/YPbPr/CVBS×4
	比特率	1-19.5Mbps
	分辨率	720×480_60i, 720×576_50i
	码率模式	VBR/CBR
	浓度	4:2:0
	屏幕宽高比	16:9,4:3, 1:1, 2.21:1
	音频编码格式	MPEG1 Layer II, AC3
	采样率	48KHz
	比特率	64,96,128,192,256,320(kbps)
复用	PID重映射	128(每通道)
	功能	PID重映射(手动或自动)
		准确的PCR调整
		自动生成PSI/SI表
加扰	最大同密CA数	4
	标准	ETSI 101 197、ETSI 103 197
	连接类型	本地/远程连接
调制参数	QAM通道	4
	标准	EN300 429、ITU-T J.83A/B/C
	符号率	5.0Msps~9.0Msps，1ksps步进
	星座	16、32、64、128、256QAM
	频率范围	30~999MHz，1kHz步进
	输出电平	-20~0dBm(87-107dbµV), 0.1dBm步进
	MER	≥40db
	星座	16、32、64、128、256QAM
	标准	j.83A             j.83B/j.83C
	星座	16/32/64/128/256QAM      64/256 QAM
	带宽	8M                   6M
输出	4路MPTS 百兆IP输出，DUP协议（RJ45，单播/多播）
系统	中文/英文界面显示
	支持Web网络管理可远程网络升级、USB升级
	支持液晶显示(LCD)&按键操作
通用	尺寸	482mm×285mm×44mm
	重量	2.8kg
	温度	0~45℃(工作); -20~80℃(存储)
	电源	AC100V±10%；50/60Hz  AC 220V±10%；50/60HZ
	功耗	<25W
