概述

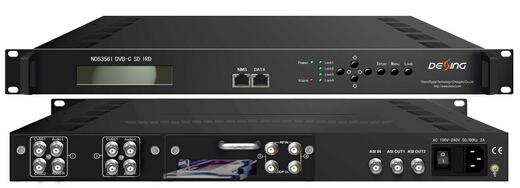

NDS356X系列标清大卡机可接收来自ASI、IP或者高频头输入的传输流(MPEG2标准/H.264/AVS标准可选),并将其解码为音视频信号输出。该设备配置CAM解密卡插口,可解密2路Tuner信号中的加密节目。NDS356X 系列标清大卡机是新型的支持2路DVB-C /S2大卡解扰和2路MPEG-2(MPEG-1/2/4,H.264,AVS解码可选配)解码一体机,并支持1路ASI、IP复用输入;支持IP输出、2路ASI输出(1路备份)和2路CVBS解码输出。
功能特点
2路Tuner(DVB-C/ S2)输入(1个子板)
1路ASI、IP输入复用
输出1路MPEG-2H.264/AVS传输流
2路MPEG-2(MPEG-1/2/4,H.264,AVS解码可选配)解码输出(1个子板)
IP输出(8路单节目流、1路多节目流)
2路ASI输出支持2路CVBS输出,2路音频输出
支持PAL和NTSC两种视频制式
自动转换PAL/NTSC
支持自动保存节目
2个PCMCIA插槽
2个RJ45接口,支持UDP和TCP/IP传输协议,方便网络管理(WEB)
配备两路独立的CIM模块,每个模块支持解密多通道的节目
支持2个LNB输入,2个LNB环出
技术参数
以太网口 | 连接线 | RJ-45标准接口 |
接口类型 | 10/100 Base-T | |
协议 | TS Over IP: UDP ; NMS: UDP | |
DVB-CI | 解扰处理 | DVB-CSA |
Smart Card插口 | 采用ISO7816标准 | |
机卡分离接口 | PCMCIA | |
视频输出 | 2CVBS:576i@25fps, 480i@29.97fps | |
音频输出 | 非平衡立体声 | |
视频解码 | MPEG-2(MPEG-1/2/4,H.264,AVS解码可选配) | |
音频解码 | MPEG1 layer 2(MPEG1 layer 1/2/3,MPEG-2/4AAC,当选用AVS解码板时) | |
输入部分 | ||
Tuner 输入部分 | DVB-S/S2/T 或 DVB-C | |
ASI、IP输入码流 | MPEG-2/H.264/AVS | |
解码标准 | MPEG-2(MPEG-1/2/4,H.264,AVS解码可选配) | |
输出部分 | ||
IP输出 | 1路MPTS 和 8路SPTS | |
ASI输出 | 2路MPEG-2/H.264/AVS码流(备份) | |
CVBS输出 | 2路解码信号 | |
通用 | 电源 | 交流:100-240V~, 50/60Hz |
功耗 | <20W(Max) | |
温度范围 | 0~45℃(工作); -20℃~80℃(储存) | |
湿度 | 10%~90% | |
尺寸 | 482mm*285mm*44.5mm | |
重量 | 3kg |
