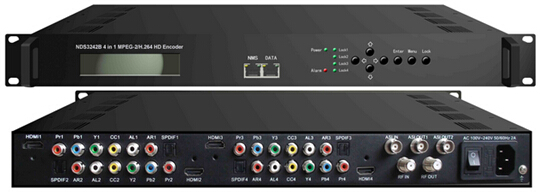

NDS3542B 4合1高清编调一体机

  NDS3542B 四路MPEG-2/H.264高清编码调制一体机是一款功能强大的专业音/视频处理设备，该设备配置了4个HDMI、4组YPbPr、4组AL/AR模拟音频接口、4组CC数据输入接口，同时支持1路ASI复用输入接口及1路RF混频输入。支持MPEG-2 ， MPEG-4 AVC/H.264 视频编码和MPEG-1 Audio layer 2, LC-AAC, HE-AAC 及 AC3 音频编码，并支持AC3音频透传。同时还支持CC(Close Caption)字幕；支持1路DVB-C（ISDB-T）调制输出，同时还支持2路ASI输出接口；该设备具备高集成度和低成本的特性，可广泛应用于有线电视数字前端，酒店数字电视系统和地面数字电视等其它高清系统中。


主要特性

支持丰富的输入接口（HDMI/YPbPr/CC）

支持4路高清编码通道

支持MPEG-2、H.264高清视频编码

支持MPEG-1 layer 2、LC-AAC, HE-AAC、AC3音频编码及AC3透传

支持CC(Close Caption)字幕：EIA608

支持DVB-C（ISDB-T）调制输出

支持ASI输出SPTS/MPTS（QAM），支持ASI输出MPTS（ISDB-T）

支持IP输出4个SPTS(单节目流)

支持VBR和CBR两种码率模式

QAM：支持UDP/RTP/ RTSP传输协议及多播输出

ISDB-T:支持支持UDP传输协议及多播输出

支持IP空包过滤

支持LCD液晶显示/按键操作、网络管理(Web)

支持低延时功能


技术指标

输入	HDMI * 4
	YPbPr * 4
	AL/AR * 4
	CC * 4
	ASI * 1
	RF* 1
视频	分辨率	1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i（编码输出）
	编码方式	MPEG-2, H.264
	编码码率	1~19.5Mbps （H.264编码）  1~19.5Mbps （MPEG-2编码）
	码率模式	CBR, VBR
	视频预处理	去隔行, 降噪, 锐化
音频	编码方式	MPEG-1 layer 2, MPEG2-AAC、MPEG4-AAC、AC3
	采样率	48KHz
	采样精度	24-bit
	音频码率	64Kbps～320kbps
调制	DVB-C调制标准
	标准	J.83A , J.83B, J.83C
	MER	≥42dB
	RF频率	30~960MHz, 1KHz 步进
	RF 输出电平	-30~ -10dbm(81~97 dbµV), 0.1db 步进
	J.83A
	星座	16/32/64/128/256QAM
	抽样率	5.000~9.000Msps adjustable
	带宽	8M
	J.83B/C
	星座	64QAM/ 256QAM
	标准	6M
	ISDB-T调制标准
	标准	ARIB STD-B31
	带宽	6M
	星座	DQPSK,QPSK, 16QAM, 64QAM
	保护间隔	1/32, 1/16, 1/8, 1/4.
	传输模式	2K, 4K, 8K
	MER	≥42dB
	RF 频率	30~960MHz, 1KHz 步进
	RF输出电平	-30~ -10dbm, 0.1db 步进
输出	1路RF输出
	2路ASI输出, BNC接口
	IP输出4路SPTS(单节目流)，100base-T以太网接口(单播/组播)
	协议：UDP/RTP/RTSP（QAM），UDP（ISDB-T）
系统	LCD液晶显示/按键操作，网络管理(WEB)
	英语操作界面
	支持网络升级
