产品概述

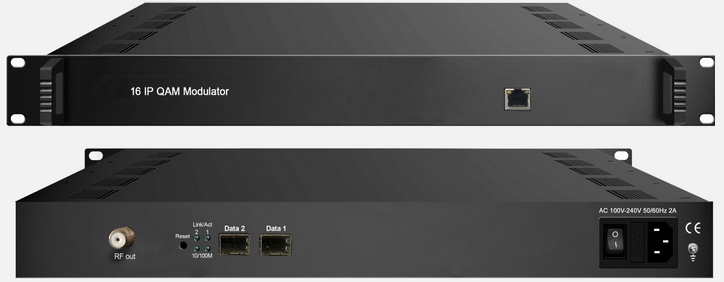

NDS3316 16路IP复用加扰QAM调制器是一款具有高集成高性能的IP复用加扰QAM调制器一体机。该设备支持2个DATA数据口（SFP）输入，支持1024路IP输入（每个DATA口最多只能达到512）；支持16路载波输出、支持16路IP输出。
该设备具有高集成度、高性能、低成本的特点，非常适合新一代有线电视播出系统。
主要特性
√ 2路DATA输入, SFP接口
√ 支持16通道复用加扰
√ 支持J.83A（DVB-C）/J.83B调制标准
√ 1024个IP输入（每个DATA口最多只能达到512路），UDP/RTP/RTSP协议，IGMP V2/V3，MPTS或SPTS
√ 支持16个载波输出，最大带宽192MHz，电平120dbμV
√ 支持16路IP输出，UDP/RTP/RTSP协议
√ 支持基于Web的NMS管
技术参数
| 输入 | IP输入 | 1024路IP输入SPTS/MPTS（每个DATA口最多只能达到512路） |
| 接口 | 2个DATA输入，SFP接头 | |
| 传输协议 | UDP/RTP/RTSP，支持IGMP V2/V3 | |
| 复用 | 输入通道 | 1024路SPTS/MPTS（每个DATA口最多只能达到512路） |
| 输出通道 | 16路 | |
| 功能 | PID再映射(自动、手动均可) | |
| PCR精确调整 | ||
| 自动生成PSI／SI表 | ||
| 加扰参数 | 最多支持同密CA数 | 4 |
| 加扰标准 | ETSI 101 197，ETSI 103 197 | |
| 加扰连接方式 | 本地/远程连接 | |
| 调制参数 | QAM通道 | 16通道 |
| 调制标准 | EN300 429/ITU-T J.83A/B | |
| 符号率 | 5.0~7.0Msps，1ksps步进 | |
| 调制星座 | 16、32、64、128、256QAM | |
| FEC | RS(204, 188) | |
| 射频输出 | 接头 | RF输出接口,75Ω阻抗 |
| 频率范围 | 36~960MHz，1kHz步进 | |
| 输出电平 | -20dBm~10dBm，0.5dB步进 | |
| MER | ≥40dB | |
| IP输出 | 接头 | 2个DATA输出，SFP接头 |
| IP输出 | 16路IP输出 | |
| 输出格式 | UDP/RTP/RTSP，IGMP V2/V3，MPTS或SPTS | |
| 系统 | 支持基于Web的NMS管理 | |
| 通用 | 尺寸(宽×长×高) | 630mm×440mm×44.5mm |
| 温度范围 | 0~45℃(工作)，-20~80℃(存储) | |
| 电源要求 | AC 100~240V，50/60Hz | |
| 功耗 | <30w | |
