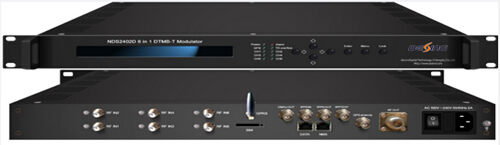

NDS2402D 6合1地面数字电视广播激励器



概述

  NDS2402D 6合1地面数字电视广播激励器是按照中国地面数字广播标准GB20600-2006，GY/T229.2-2008而最新研发的高性能、高集成度的多路解调调制器。该设备具有6路DTMB Tuner输入(解调再调制)或者支持6路ASI输入。设备完全支持GB20600-2006,GY/T229.2-2008标准覆盖的所有330种工作模式、并支持内置GPS同步模块；具有0-1秒范围内数字时延功能。

  该设备DTMB RF信号输入频率范围为47~870MHz，调制输出为6路相同载波模式，射频频率输出范围36~960MHz（其中80MHz任意可调，支持邻频或隔频输出），具有优异的射频输出性能及频率稳定度，支持本地和远程配置调制参数。可广泛应用于DTMB-T数字广播发射单频网组建和补点覆盖。

主要特性

 完全符合GB20600-2006所规定的所有调制模式，同时支持多载波及单载波

 具有0-1秒范围内的任意数字时延

 可同时支持6个DTMB RF解调输入（解调再调制）或者支持6路ASI输入（直接调制）

 输出80MHz带宽内的信号调制与处理

 射频频率输出范围36~960MHz（其中80MHz任意可调，支持邻频或隔频输出）

 内置GPS同步模块（组建单频网时必选）

 开机缓释放功能，防止输出功率过冲，保护后级发射机功放

 提供远程管理接口，地图网管（经纬度等信息）

 采用恒温晶振，频率稳定度高达0.1ppm

 采用标准1U机箱，设计轻便小巧，便于安装和使用

 支持液晶&按键操作

 支持网络管理(NMS/SNMP/Web)

技术指标

输入	解调	6路Tuner输入（或者6路ASI输入）
		接收频率：47~870MHz
		解调方式：4QAM-NR、4QAM、16QAM、32QAM、64QAM
		纠错率（FEC）：0.4、0.6、0.8
	GPS 同步时钟模块（组建单频网时必选）
调制	标准	GB20600-2006
	FFT	1，3780，1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	帧格式	420、595、945 、420旋转、945旋转
	FEC	0.4、0.6、0.8
	交织深度	240、720
射频输出	接口	N型头，50Ω阻抗
	频率范围	36~960MHz（其中80MHz任意可调），1Hz步进
	输出电平	-25dBm~0dBm，0.1dBm步进
	MER	≥ 40dB
系统	支持液晶&按键操作，网络管理(NMS/SNMP/Web)，中英文操作界面
	可通过网络进行软件升级
通用	尺寸(宽x长x高)	482mm×455mm×44.5mm
	重量	4.9kg
	温度范围	0~45℃(工作)，-20~80℃(存储)
	电源要求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	25W
