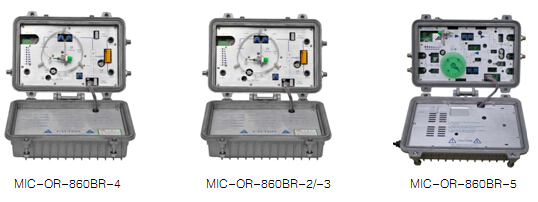

MIC-OR-860BR系列野外型二路输出光接收机

  MIC-OR-860BR-4、MIC-OR-860BR-2/-3、MIC-OR-860BR-5型二路输出野外型光接收机是专为双向HFC有线电视数字/模拟光纤网络设计的光节点产品。本产品主要用于有线电视、通信行业及安防监控系统的图像、语音和数据（压缩数据）信号的光纤传输，更是组建大、中型HFC有线电视数字/模拟电视光纤网络的优选设备。


 性能特点

◆ 采用国际著名品牌优质光电转换模块及射频放大模块；

◆ 适合1310nm、1490nm、1550nm多窗口工作，八段LED逐级指示接收光功率；

◆ 接收光功率范围：-6～+3dBm/-5～+2dBm/-9～+2dBm；

◆ 固定、可调插件式衰减器和均衡器任选；

◆ AC220V或AC60V供电方式可选，AC60V专用馈电端口；

◆ 内置插件式（预留）反向回传发射组件，可方便地开通回传通道；

◆ 采用优质高效电源及避雷防护电路，确保长期稳定运行；

◆ 优质防水压铸铝外壳，铝合金拉丝高屏蔽隔板。



技术参数

项   目	单位	参  数
产品型号		MIC-OR-860BR-4	MIC-OR-860BR-2/-3			MIC-OR-860BR-5
光 学 部 分 参 数
接收光功率	dBm	-6～+3	-5～+2			-8～+2
建议接收光功率	dBm	-6～+3	-5～+2			-8～+2
光反射损耗	dBm	≥45
接收光波长	nm	1290～1600
光纤类型	-	单模
光连接器形式	-	FC/APC或SC/APC(用户指定)
光 链 路 性 能
光链路载噪比C/N	dB	≥51（-1dBm接收，59路PAL-D，10km光纤）
载波组合三阶差拍比 C/CTB	dB	≥65（-1dBm接收，59路PAL-D，10km光纤）
载波组合二阶差拍比 C/CSO	dB	≥62（-1dBm接收，59路PAL-D，10km光纤）
射 频 参 数
频率范围	MHz	45～862
带内平坦度	dB	±0.75
标称射频输出电平	dBµV	≥104		≥102		≥108
最大射频输出电平	dBµV	≥108		≥108		≥108
射频输出阻抗	Ω	75
衰减调节范围	dB	0～20
均衡调节范围	dB	0～18
输出反射损耗	dB	≥16
RF输出端口		2
一  般  特  性
电源供电	V	AC35～90或AC110～265（47～63Hz）
工作温度	℃	-40～+60
储存温度	℃	-40～+65
相对湿度	％	最大90％无冷凝
机器功耗	W	35（Max）			23.5（Max）	23.5（Max）
外形尺寸	mm	320×220×130
