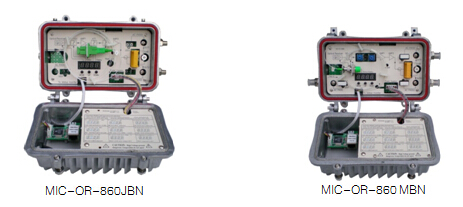

MIC-OR-860J(M)BN 1000MHz智能型光接收机

  MIC-OR-860J(M)BN系列野外型光接收机是迈克公司转为FTTX有线网络推出的一款实用型光接收机；本机采用砷化镓MMIC电路与放大模块优化组合，按键选择AGC/MGC功能，在输入光功率-8～+2dBm时，输出电平保持不变，具有极高的性能指标；使得CATV网络工程调试变得格外方便； 它是当今构建FTTX有线电视网络的最理想机型。


 性能特点

◆ 1310nm和1550nm双窗口单模光纤接收；

◆ 单片机控制AGC/MGC状态及输出电平；

◆ RF输出电平，增益和斜率可调,也可远程网络监控；

◆ 高响应的PIN光电转换器，保证了整机优异的CNR指标；

◆ 每个端口均设有AC60V供电LED指示灯，方便使用；

◆ 完善的浪涌抑制电路，可有效预防浪涌冲击和雷击；

◆ 设有AC60V独立供电端口，使用方便；

◆ 优质铸铝外壳，防尘、防水、屏蔽性及散热性能好，安装方便；

◆ 可选装符合SCTE HMS标准的网管应答器组件，实时对光接收机的工作状态、性能参数进行远端监控。

技术参数

产品型号	MIC-OR-860JBN	MIC-OR-860MBN
光 学 部 分 参 数
接收光功率	dBm	-8～+2
建议接收光功率	dBm	-6～0
光反射损耗	dBm	≥45
接收光波长	nm	1290～1600
光纤类型	-	单模
AGC功能	-	光控AGC
光连接器形式	-	FC/APC或SC/APC(用户指定)
光 链 路 性 能
光链路载噪比C/N	dB	≥51（-1dBm接收，59路PAL-D，10km光纤）
光链路载波组合三阶差拍比 C/CTB	dB	≥65（-1dBm接收，59路PAL-D，10km光纤）
光链路载波组合二阶差拍比 C/CSO	dB	≥60（-1dBm接收，59路PAL-D，10km光纤）
射 频 参 数
频率范围	MHz	45～862/1000
带内平坦度	dB	±0.75
标称射频输出电平	dBµV	≥108	≥106
最大射频输出电平	dBµV	≥110	≥106
射频输出阻抗	Ω	75
衰减调节范围	dB	0～14	0～20
均衡调节范围	dB	0～14	0～18
输出反射损耗	dB	≥16
RF输出端口	个	2
一  般  特  性
电源供电	V	AC35～90或AC110～265（47～63Hz）
网管配置	-	Ⅱ类（默认预留）
光功率显示方式	-	四位LED高亮数码显示
工作温度	℃	-40～+60
储存温度	℃	-40～+65
相对湿度	％	最大90％无冷凝
机器功耗	W	16.8（Max）	16.0（Max）
外形尺寸	mm	240×150×110
