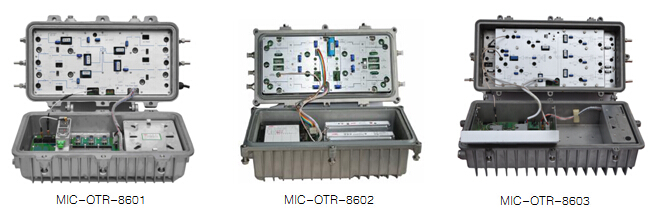

MIC-OTR-8601（8602,8603）光工作站

  MIC-OTR-8601野外型光工作站具有四个独立的射频输出端口，射频电路具有AGC（可选配）功能；机内组件采用模块化设计，最多可配置两个光接收模块、两个回传光发射模块、一个电源模块和一个状态监控应答器模块；AC60V或AC220V两种供电方式可选；射频放大器模块功能提供四路高电平RF信号输出，每个RF输出电平、斜率独立可调；状态监控应答器能实时对工作状态、性能参数进行远程监测，对网络配置进行远地管理和网络故障实施远地诊断、告警、隔离。

  MIC-OTR-8602野外型光工作站射频放大单元采用内胆可分离式结构设计，具有四个独立的射频输出端口；机内组件采用模块化设计，最多可配置两个光接收模块、两个回传光发射模块、一个电源模块和一个状态监控应答器模块；AC60V供电方式；射频放大器模块功能提供四路高电平RF信号输出，每个RF输出电平、斜率独立可调；状态监控应答器能实时对工作状态、性能参数进行远程监测，对网络配置进行远地管理和网络故障实施远地诊断、告警、隔离。

  MIC-OTR-8603野外型光工作站射频放大单元采用内胆可分离式结构设计，具有四个独立的射频输出端口，射频电路具有AGC（可选配）功能；机内组件采用模块化设计，最多可配置四个光接收模块、两个回传光发射模块、两个电源模块和一个状态监控应答器模块；AC60/DC48混合、AC220V或AC60V三种供电方式可选；射频放大器模块功能提供四路高电平RF信号输出，每个RF输出电平、斜率独立可调；状态监控应答器能实时对工作状态、性能参数进行远程监测，对网络配置进行远地管理和网络故障实施远地诊断、告警、隔离。



技术参数

型号	MIC-OTR-8601	MIC-OTR-8602	MIC-OTR-8603
电源电压（V）	AC35～90或AC110～265	AC35～90	AC35～90或AC110～265
电源功耗(W)	80(max)	80(max)	125(max)
工作温度(℃)	-40~+55	-40~+55	-40~+55
工作相对湿度(%)	≤95%无冷凝	≤95%无冷凝	≤95%无冷凝
外形尺寸(mm)	400(L)x232(W)x162(H)	415(L)x225(W)x200(H)	535(L)x280(W)x220(H)

正向接收部分技术参数

项目	单位	参数
光学参数
接收光波长	nm	1290～1650
光连接器形式	-	FC/APC或SC/APC
输入光功率范围	dBm	-6～+3
光反射损耗	dB	≥50
等效输入噪声电流	PA/	≤8
射频参数
射频输出信号电平	dBµV	116（max）[注]1
频率范围	MHz	47～862[注]2
频率分割	MHz	65/87（其它频点用户指定）
射频输出阻抗	Ω	75
带内平坦度	dB	≤±0.75
输出反射损耗RF	dB	≥16dB（47～550MHz），≥14dB（550～862MHz）
链路参数
载噪比C/N	dB	≥51[注]3
载波组合三阶差拍比C/CTB	dB	≥67[注]3
载波组合二阶差拍比C/CSO	dB	≥62[注]3

项目	单位	参数
激光器类型	-	FP			DFB
输出光功率	mW	1	2	3	1	2	3	4
噪声功率比动态范围	dB	≥10(NPR≥30dB）			≥15(NPR≥30dB)
光连接器形式	-	FC/APC或SC/APC
平坦度	dB	≤±0.75
频率范围	MHz	5～65(注2)
输出光波长	nm	1310±10或1550±10
射频输入信号电平	dBµV	75～85
射频反射损耗	dB	≥16
