产品概述

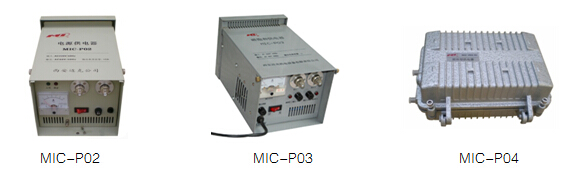

MIC-P02/P03/P04系列室外型电源供给器是专为有线电视网络中的放大器、光接收机等设备集中供电而设计生产的。本产品由电源变压器、电源插入器和过流过压保护电路三大部分组成，可单向、双向供电。当负载短路或过载时，能自动报警、指示，同时自动切断输出，防止故障扩大；当负载故障排除后，供电器自动恢复正常工作状态。
性能特点
◆ 采用合金壳体或铸铝外壳，野外防雨型结构；
◆ 具有智能过载保护功能，过载故障排除后自动恢复供电；
◆ 采用高效率环型变压器；可单向、双向供电；
◆ 三点平衡式10kA防雷保护电路；
◆ 内置插入器，输出采用5/8铝制法兰盘；
◆ U型抱箍安装设计，方便固定；
◆ 普通型或磁饱和式可选。
技术参数
|
A、P02供电器 |
项目 | 单位 | 性能参数 | |||
| MIC-P02-3A | MIC-P02-6A | MIC-P02-10A | MIC-P02-15A | |||
| 输入电压 | V | AC220±15% | ||||
| 输出电压 | V | AC60±5% | ||||
| 输出电流 | A | 3.0 | 6.0 | 10.0 | 15.0 | |
| 保护电流 | A | ≥3.5 | ≥6.5 | ≥10.5 | ≥15.5 | |
| 重量 | kg | 7.2 | 8.4 | 10.0 | 14.3 | |
|
B、电源插入器 |
频率范围 | 插入损耗 | 反射损耗 | 载流量 |
| 5-550MHz | ≤1.0dB | ≥16dB | 10A/每个端口 | |
| 550-1000MHz | ≤1.2dB | ≥12dB |
|
A、P03供电器 |
项目 | 单位 | 性能参数 | |||
| 输入电压 | V | AC176～242 | AC160～260 | |||
| 输出电压变化率 | % | ≤±3 | ≤±5 | |||
| 输出电压 | V | AC60 | ||||
| 输出电压偏差 | % | ±3 | ||||
| 输出电流 | A | 3 | 6 | 10 | 15 | |
| 保护方式 | 自动短路保护~220V≤额定输出电流的1.5倍 | |||||
| 重量 | kg | 9.6 | 13.0 | 21.2 | 22.8 | |
|
B、电源插入器 |
频率范围 | 插入损耗 | 反射损耗 | 载流量 | 隔离度 |
| 5-550MHz | ≤1.0dB | ≥16dB | 15A/每个端口 | ≥70dB | |
| 550-1000MHz | ≤1.2dB | ≥12dB |
|
A、P04供电器 |
项目 | 单位 | 性能参数 | ||
| MIC-P04-3A | MIC-P04-6A | MIC-P04-10A | |||
| 输入电压 | V | AC220±15% | |||
| 输出电压 | V | AC60±5% | |||
| 输出电流 | A | 3.0 | 6.0 | 10.0 | |
| 保护电流 | A | ≥3.5 | ≥6.5 | ≥10.5 | |
| 重量 | kg | 5.0 | 6.0 | 7.2 | |
|
B、电源插入器 |
频率范围 | 插入损耗 | 反射损耗 | 载流量 |
| 5-550MHz | ≤1.0dB | ≥16dB | 10.5A/每个端口 | |
| 550-1000MHz | ≤1.2dB | ≥12dB |
