滤波器原理 滤波器的所有知识点

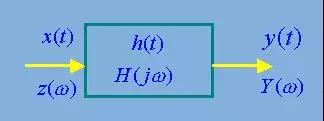

凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。


二、分类

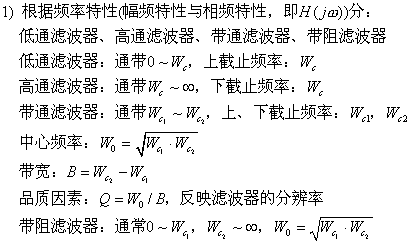

频率通带：频率阻带：被滤波器抑制或极大地衰减的信号频率范围。

1）将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；

3）从复杂频率成分中分离出单一的频率分量。

二、理想滤波器与实际滤波器
1、理想的滤波器的频率特性

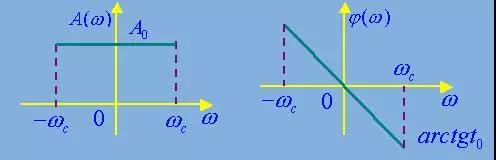

如理想低通滤波器的频率响应函数为


理想滤波器实际上并不存在。
2、实际滤波器

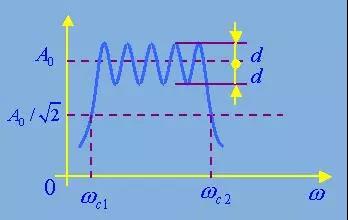

实际滤波器的幅频特性如下图所示

实际滤波器的特性需要以下参数描述：

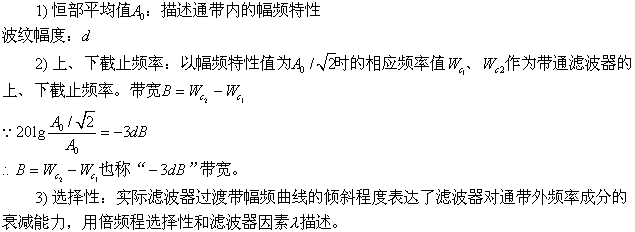

信频程选择性总是小于等于零，显然，计算信量的衰减量越大，选择性越好。

②滤波器因素：－60dB处的带宽与－3dB处的带宽之比值，即

③分辨力：即分离信号中相邻频率成分的能力，用品质因素Q描述。

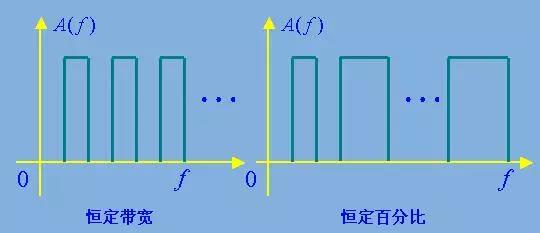

3、实际带通滤波器的形式

①恒定带宽带通滤波器:B=常量，与中心频率f0无关。

②恒定百分比带通滤波器：



在高频区恒定百分比带通滤波器的分辨率比恒定带宽带通滤波器差。

三、RC无源模拟式滤波器

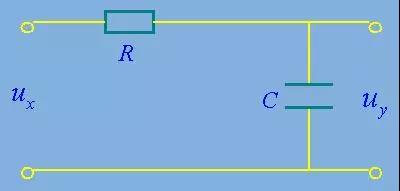

1、一阶RC低通滤波器

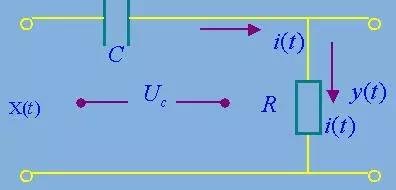

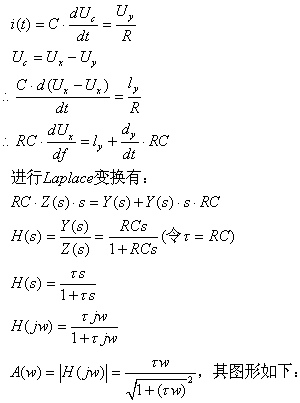

2、一阶高通滤波器




3、带通滤波器

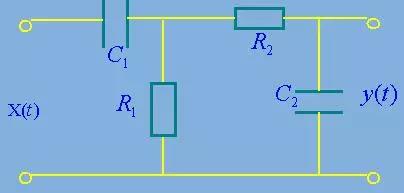

将RC低通和高通滤波器串联起来，就可以组成RC带通滤波器。
