C频段滤波器安装教程 抗5G干扰滤波器安装指南

安装前的准备

  在安装C频段滤波器前我们需要根据安装环境正确的选配好滤波器的型号，数量，以及安装辅材包括馈源和高频头。

  根据运营商使用的5G频段及C波段卫星接收的频率范围，目前大部分场景下，我们使用频带范围：3.7GHZ-4.2GHZ的滤波器就可以了，在些特殊情况下，我们才需要使用窄带滤波器。

  使用C 频段卫星接收设施使用单位主要包括：广播电视卫星上下行地球站、广电网络公司有线电视运营商、广播电视台、无线发射台站、广播电视监管机构、气象、证券、民航、酒店等。不同单位使用的卫星接收设施种类较多，抗干扰改造及加装滤波器主要涉及到这三种情况：

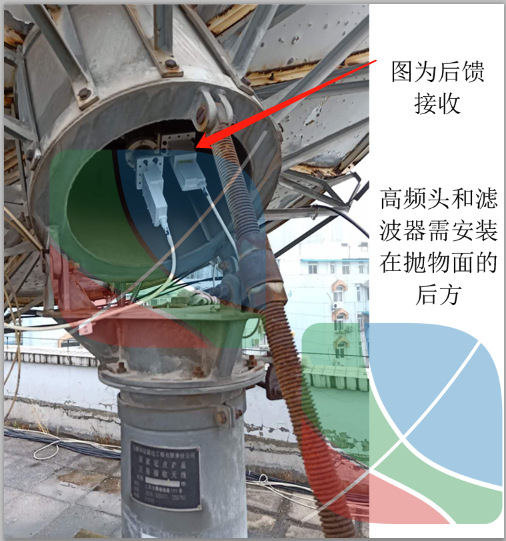

1）天线是前馈还是后馈
大部分使用情况下的天线都是前馈接收方式，后馈在广播电视台见多。

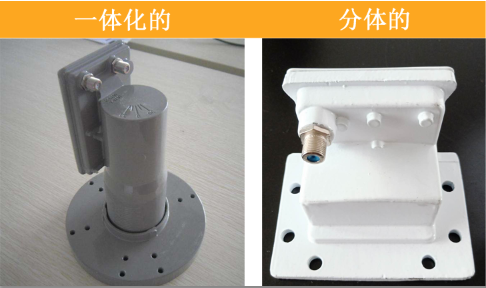

2）原有使用的馈源与高频头是一体化的还是分体的

一体化的高频头较为常见，也分为单输出和多输出口，分体的高频头和馈源接触面均为平面波导口，接口处需用螺丝和螺母拧紧。
3）接收的极化方式 是单极化接收还是双极化接收
卫星的转发器发射垂直和水平波束，高频头只接收其中一种极化信号就是单极化接收，同时接收垂直和水平信号就是双极化接收。

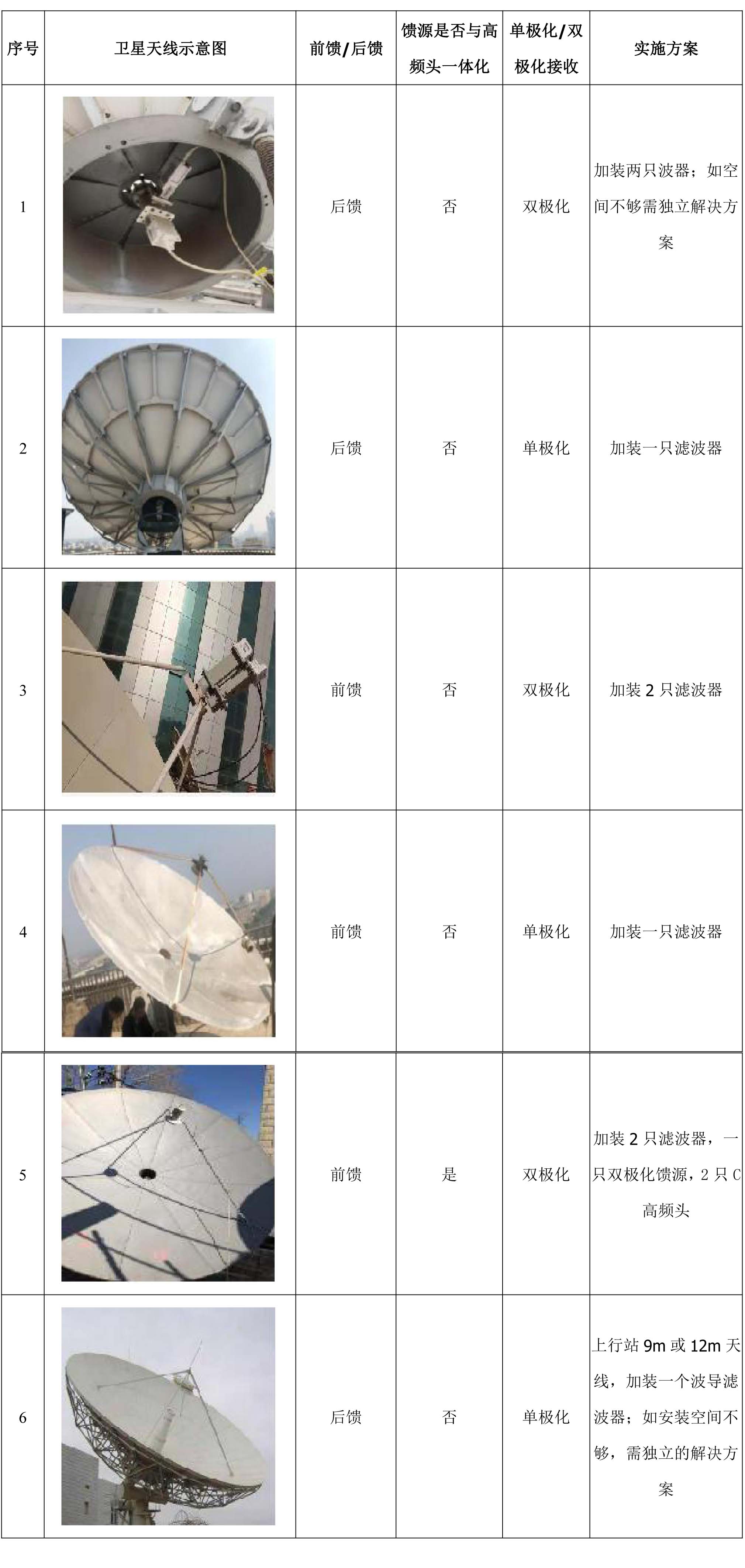

  下图把常见的几种卫星天线根据前馈还是后馈接收、馈源与高频头是否一体化以及是单极化还是双极化接收情况进行分类汇总，给出具体对应的实施方案。


滤波器的组合模式

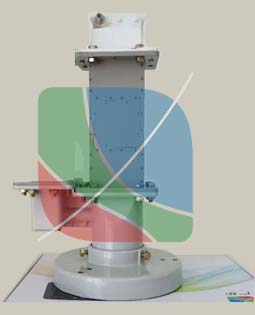

1、单极化单馈源

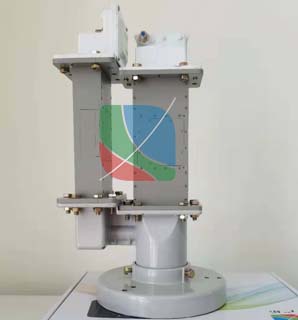

2、单极化双馈源

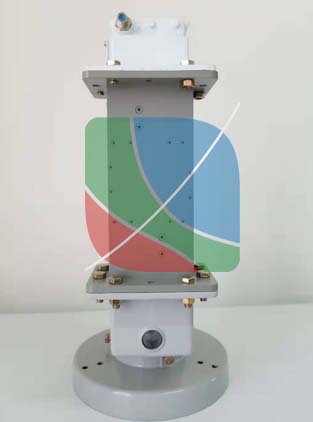

3、双极化双馈源

开始安装：
1、把接收天线信号的接收机全部断电，高频头为易损耗部件，在取下高频头上连接头时带电拔插容易造成短路使高频头损坏。除此之外，为防止静电伤害，操作前断电都是必须的。
2、原有卫星天线在无干扰情况下天线方位角，高频头极化角都是最佳状态时，在安装C频段滤波器时无需重新校准天线位置，在取下原有高频头时用记号笔记下馈源在馈源盘上的位置。
3、组装滤波器。滤波器的波导口有二面，一面有槽口另一面面光滑，把光滑的一面对准高频头，另一面接合馈源，安装好防水胶垫，注意在高频头和滤波器的接合面一定要对齐，然后把螺丝穿入螺孔，用扳手把螺丝拧紧，拧螺丝时按照对角拧，先松后紧的原则，使波导接合面均匀受力。   组装好滤波器后，按照原有的记号位置，把馈源安装复位。
3、接上连接线，把F头和高频头拧紧，打开接收机观察图像。
4、所有频点及对应下的节目一一观察。如果图像正常，无可察觉的视频或者音频损伤。安装完毕。
4、安装后的测试验证
  C频段滤波器的安装目的，是为了有效解决电信运营商5G信号对使用C频段卫星天线单位的干扰影响。如何判定安装后的结果是有效的？根据《C频段广播电视卫星接收站与5G基站干扰协调实施办法（试行）》，在安装完C频段滤波器后，使用5G终端距离天线口面≦3m的位置满载下载，以此模拟5G信号到达卫星天线接收处的下行功率为最大状态，观察卫星接收机解码后输出至监视器的画面，判断节目是否会出现可察觉的损伤。观察节目应包含接收信号的所有频道，如出现任何可察觉的视音频损伤，即判定为不合格。

5、安装后干扰问题依然存在怎么办？
  我们可以从以下几个思路解决问题
1、天线方位角和高频极化角有变动，如果天线位置不在最佳信号接收的位置，信噪比是很低的，加装滤波器是不能解决本身信噪比低的问题。解决办法：需要从新调整天线位置和对焦高频头。
2、滤波器与馈源和高频头的波导面没有完全接合，防水胶垫没有安装到位。解决办法：取下螺丝换个位置重新拧紧螺丝。
3、观察接收机或者寻星仪，部分频点正常接收，部分频点信噪比低，图像出现马赛克。解决办法：尝试调整馈源位置，微调，观察频点信噪比情况，调均衡，使所有频点均在正常值内，信噪比稳定。
4、双极化接收情况下，其中一种极化正常，另一个怎么也调不过来，很难找到均衡点。解决办法：尝试把水平和垂直接收的滤波器对换位置，直接转动馈源位置，把垂直接收那只滤波器用来做水平接收，水平接收的变成垂直接收。
  当然干扰问题本身就是非常复杂的，在解决5G干扰的过程中难免会遇到各种预料之外的事。如果你遭遇的是超强的干扰信号，以及尝试了各种办法还是无法解决问题的，请联系我们，我们会根据你的情况，给您提供超强干扰解决方案。
